← Zurück zu den Raffstorestypen

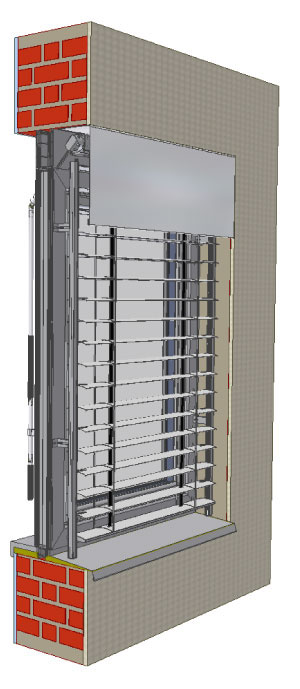

Raffstore Z90 / Z70

Kontinuierliche Regulierung von natürlichem Licht und Sonnenlicht
Raffstores 3
Profil

Grundpreis Modell

OBERES PROFIL:
Stahlprofil 40 x 40 mm in weiß und silber, U-förmig, oben offen

UNTERES PROFIL:
Stahlprofil 49 x 12 mm in Weiß und Silber

STEUERUNG:
EXT50: endloses Kabel
INT50: Endlosschnur, Endloskette, (weiß, grau, transparent)

TEXTILKOMPONENTEN:
Wickelband - grau, schwarz
Leiter - grau, schwarz, weiß

LAMELA:
Breite 50 mm in C-Form, ohne verstärkte Seiten

LAMELFARBE:
weiß 50AL01, silber 50AL02, grau 50AL03, elfenbein 50AL04, beige 50AL05, braun 50AL06, graugrün 50AL07, hellgrün 50AL08, grün 50AL09, blau 50AL10, rot 50AL11, anthrazitgrau 50AL12

JALOUSIENHALTER:
Typ Nr. 1

KABELFÜHRUNGSHALTER:
LNU - verzinkt
LS - eloxiert

Ergänzungen

OBERES PROFIL FARBE:
RAL-Spritzen

UNTERE PROFIL FARBE:
RAL-Spritzen

STEUERUNG:
mechanisch: fester Griff mit 45° Buchse, 90°, abnehmbarer Griff mit 45° Buchse, 90°, Loggia - Innengetriebe, Grifflänge anders als 100/110/120/130/150

DECKPLATTE:
Aluminium oder RAL-Spray

JALOUSIENHALTER:
Typ Nr. 2, 3

Bei der Motorsteuerung wird das obere Profil in der Größe 58x56mm hergestellt, somit ist die Bauvorbereitung wie bei den Jalousien C80, C65 gelöst. Bei der Montage werden die Halter 1, 2, 3 verwendet, die Jalousieführung befindet sich im Seil und wird mit einem Halter am Fensterrahmen verankert. zum Boden.

Maximale Abmessungen

 Breite
(Min - Max)
Breite Garantie
(Min - Max)
Höhe
(Min - Max)
Höhe Garantie
(Min - Max)
Max. Fläche
Gurtwickler400 - 4000500 - 2500350 - 3100500 - 30006 m2
Kurbel400 - 4000500 - 2500350 - 3100500 - 30008 m2
